Katalog motocyklů » 2002 » Honda GL 1800 Gold Wing

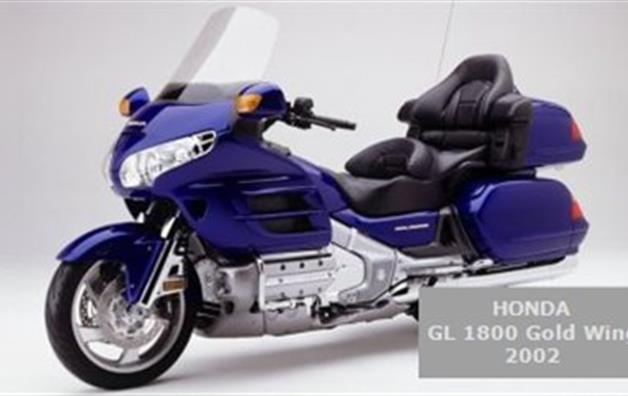

Honda GL 1800 Gold Wing

model 2002
objem 1832 cm3
výkon 87 kW (118 k)
kategorie cestovní

zhlédnuto 1464x

upravit

» 12/2012 vložil uživatel bikes

exclamation U tohoto bajku není uvedena obecná charakteristika. Pomoz nám ji doplnit.

Honda GL 1800 Gold Wing na prodej

motobazar motobazar.eu
tipmoto tipmoto.com
motoinzerce motoinzerce.cz
google vyhledat foto Honda GL 1800 Gold Wing (google.cz)

Názory motorkářů

Přidat názor
question Jaký je tvůj názor na motocykl Honda GL 1800 Gold Wing '02?
hodnotit

Hodnocení motocyklu

question Jak hodnotíš motocykl Honda GL 1800 Gold Wing '02?

vzhled 5,0
motor 5,0
brzdy 4,0
podvozek 5,0
sport 2,0
město 3,5
cestování 5,0
spolujezdec 5,0
celkové hodnocení 4,3
  • 1
  • 2
  • 3
  • 4
  • 5
» hodnotili 2 uživatelé

Technická data Honda GL 1800 Gold Wing

Základní informace

Model Honda GL 1800 Gold Wing
Rok 2002
Kategorie Cestovní

Motor a převodovka

Zdvihový objem 1832 ccm
Typ motoru Šestiválcový boxer, čtyřtaktní
Výkon 119,2 k (87,0 kW) při 5500 ot/min
Kompresní poměr 9,8:1
Vrtání x zdvih 74,0 x 71,0 mm
Ventilů na válec 2
Převodovka 6-rychlostní se zpátečkou
Primární převod, sekundární převod Hnací hřídel (kardan)
Palivový systém Vstřikování
Točivý moment 167 Nm při 4000 ot/min

Podvozek, pérování a kola

Přední pneu 130/70-R18 63H
Zadní pneu 180/60-R16 74H
Přední brzdy Dvoukotoučové
Zadní brzdy Jednokotoučová
Přední pérování - zdvih 140 mm
Průměr předních brzd 296 mm
Průměr zadních brzd 316 mm
Zadní pérování - zdvih 105 mm

Míry a objemy

Objem nádrže 16 l
Suchá hmotnost 363 kg
Poměr hmotnosti/výkonu 0,3284 k/kg
Celková výška 1 455 mm
Celková délka 2 635 mm
Celková šířka 945 mm
Světlá výška 125 mm
Rozvor 1 690 mm
Rezerva 3 l
Výška sedla 740 mm
